Шаровые соединения

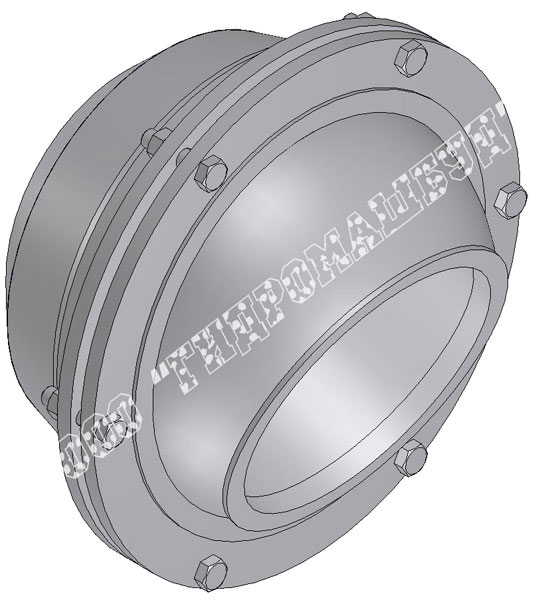

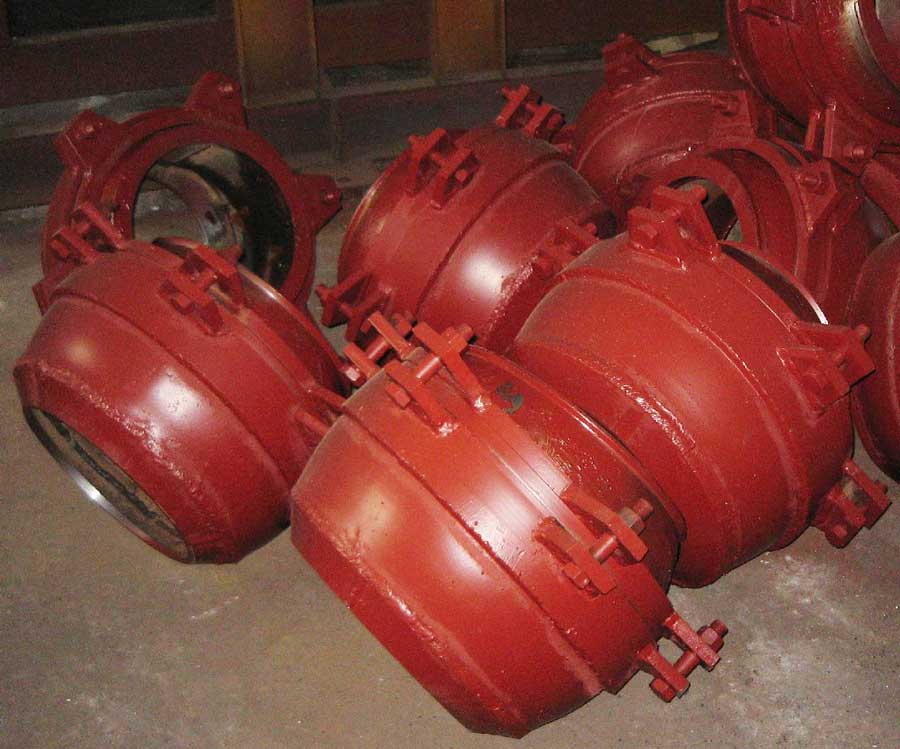

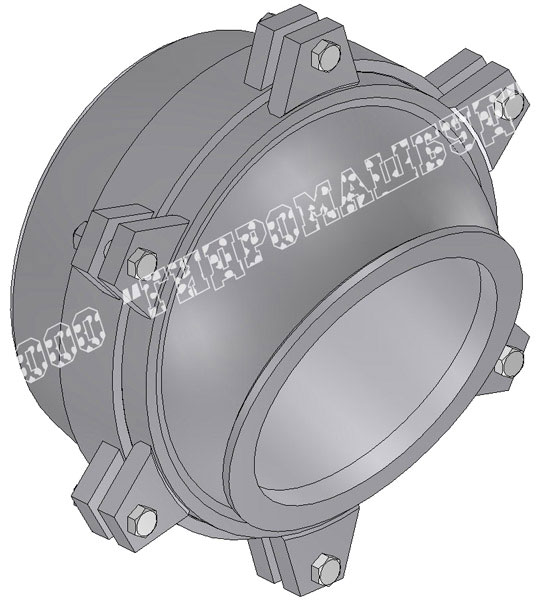

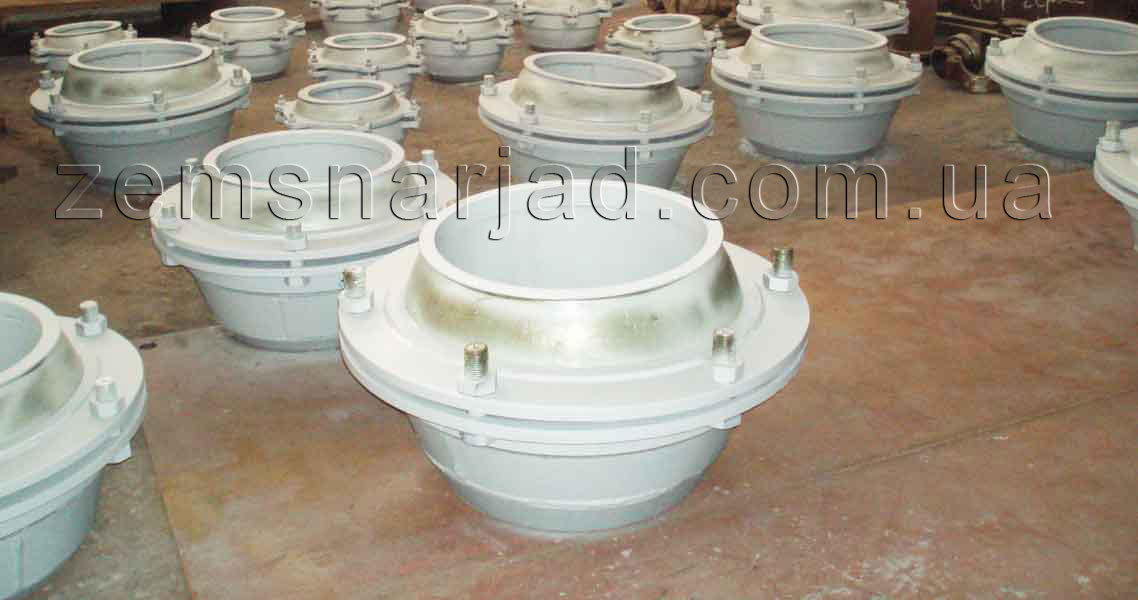

Шаровые соединения предназначены для гибкого соединения секций плавучего пульпопровода диаметром от 100 до 1000 мм, работающих под давлением от 0,4-1,0 МПа. Шаровые соединения обеспечивают поворот секций пульпопровода относительно оси на 20 градусов в любой плоскости. Детали шарового соединения изготовлены из стали Ст3 штампо-сварным способом. По согласованию с заказчиком шаровые соединения изготавливаются с присеоденительными фланцами и без них; с откидными ботами или с болтами с шестиграной головкой.

Возможны варианты изготовления шаровых соединений по чертежам заказчика и с характеристиками отличающимися от выше перечисленных.

Гарантийный срок – 12 месяцев

Условный проход Dу	Цена от, $	Соединительные болты				Масса, кг, при давлении Ру, МПа, не более
		Кол-во	Резьба при давлении Ру, МПа
			0,4	0,6	1,0	0,4	0,6	1,0
200	900	6	М16	М18	М22	180	230	360
300	1100		М18	М20	М27	220	270	420
350	1300		М20	М24	М30	290	340	480
400	1900		М22	М27	М36	380	430	580
450	2300		М24	М27	М36	420	540	690
500	3000		М27	М36	М42	470	690	850
600	3500		М30	М42	М48	650	980	1160
700	3300		М36	М42	М48	1050	1310	1530
800	5000		М42	М48	М52	1400	1580	2000
900	6000		М48	М52	М64	1800	1900	2500
1000	7000		М52	М56	М72	2000	2200	2800
В таблице указана ориентировочная стоимость. Окончательная цена сообщается после уточнения всех характеристик и необходимого количества шаровых соединений.
